유압 실린더가 밀어내는 힘과 당기는 힘이 왜 다를까요?

유압 실린더가 밀어내는 힘과 당기는 힘이 왜 다를까요?

위 질문에 관심이 있다면

아래 글을 살펴 보시면 도움이 되실 것 입니다.

간단한 수식으로 계산이 가능함으로 미는힘과 당기는 힘의 차이를 알 수 있습니다.

ex)실린더 내경이 40파이(4cm), 로드 20파이(2cm)인 실린더

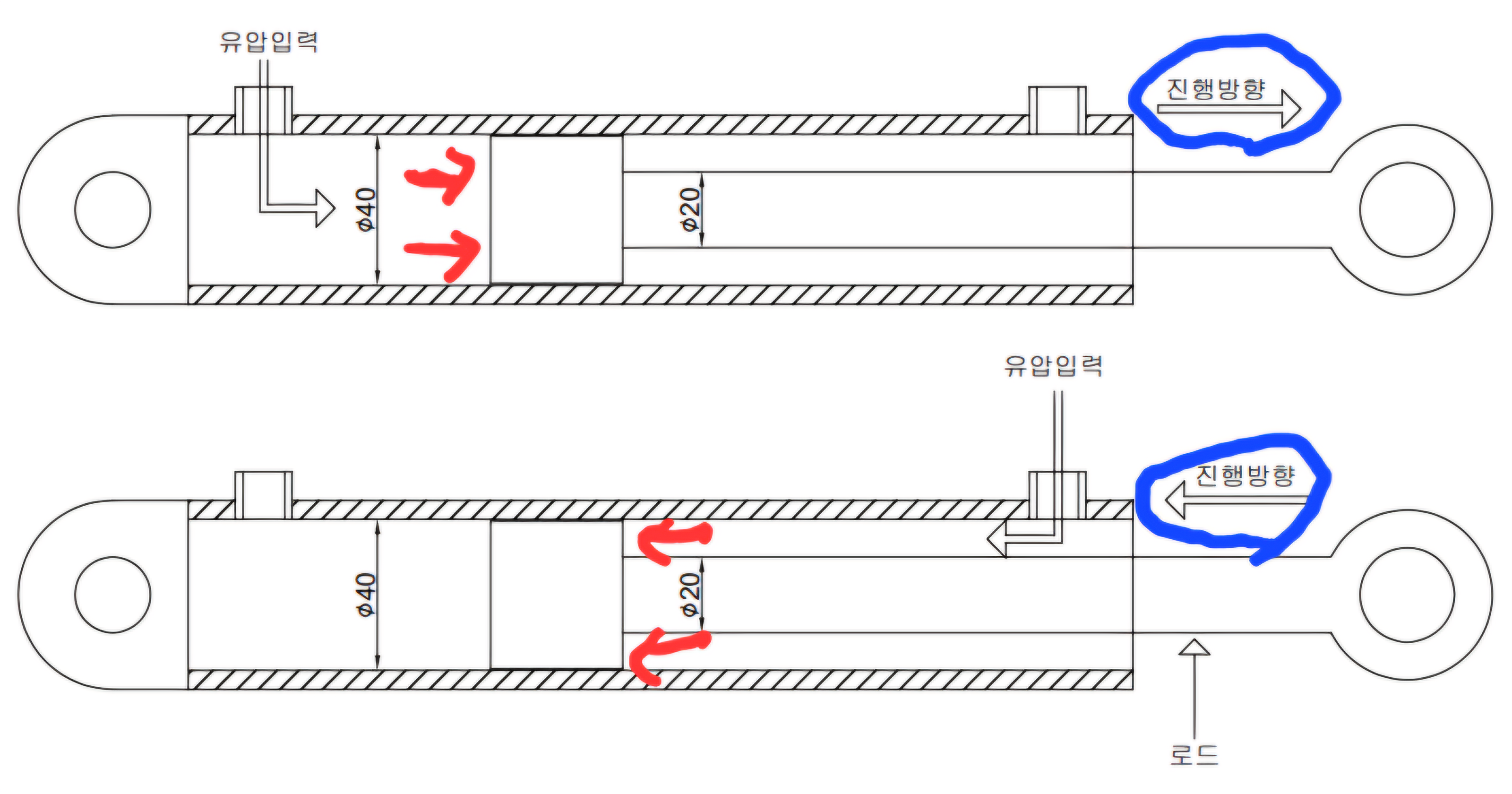

A) 위그림에서 실리더가 미는 방향일 경우

1. 실린더 내경의 단면적 = pi x 반지름 x 반지름

= 3.14 x 2cm x 2cm = 12.56 (cm2)


2. 유압 펌프 압력 : 200kg/cm2


3. 실린더 미는힘은 1번과 2번 값을 곱해주면 됩니다.

200(kgf/cm2)x 12.56(cm2)=2,512kgf



즉, 내경40파이인 실린더가 유압압력이 200(kgf/cm2)

일때 2.5톤을 밀어낼 수 있습니다.



B) 위그림에서 실리더가 당기는 방향일 경우

-. 로드 크기 때문에 실린더내 유압유가 밀어내는 단면적이 줄어 들게 됩니다.

-. 실린더내경(40파이)의 단면적에서 로드직경(20파이)의 단면적을 빼주어야 합니다.



1. 실린더 내경의 단면적 = pi x 반지름 x 반지름

= 3.14 x 2cm x 2cm = 12.56 (cm2)


2. 로드 직경의 단면적 = pi x 반지름 x 반지름

= 3.14 x 1cm x 1cm = 3.14 (cm2)


3. 실린더 내경의 단면적 - 로드 직경의 단면적 = 9.42 (cm2)


4. 유압 펌프 압력 : 200kgf/cm2



5. 실린더 당기는힘은 3번과 4번 값을 곱해주면 됩니다.

200(kgf/cm2)x 9.42(cm2)=1,884kgf


정리를 하면, 실린더가 미는 방향일 때는 2.5톤

실린더가 당기는 방향일 때는 1.9톤 으로 차이가 발생합니다.


실린더를 선정할 때 고려할 사항으로 체크 하시길 바랍니다.




















출처 : 비에이치시스템 블로그
